THÔNG SỐ | MODEL | |
| AU10KETH | AU15KETH | |

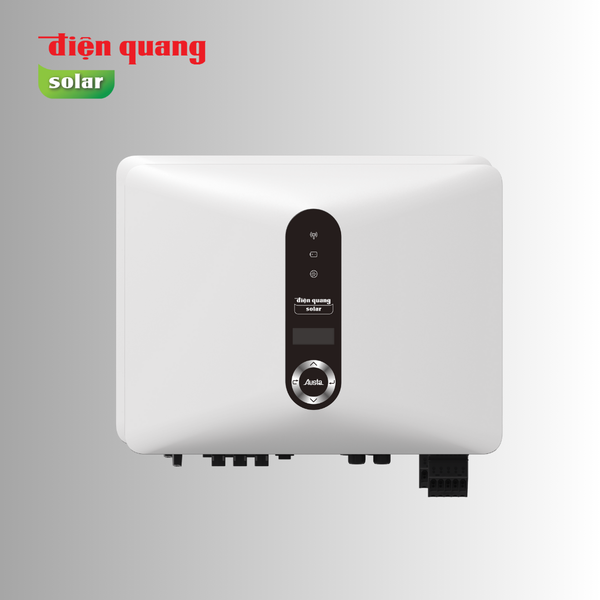

Model | AU10KETH | AU15KETH |
Mã sản phẩm | 62048219 | 62048232 |
Công suất định mức (kW) | 10KW | 15KW |
Hiệu suất tối đa (%) | 98.2% | 98.4% |
Hiệu suất Châu Âu (%) | 97.1% | 97.4% |
Khối lượng (kg) | 28kg | 28kg |
Kích thước (mm) | 520*400*230 | 520*400*230 |
Hiển thị | Đèn báo LED/ Màn hình LCD | Đèn báo LED/ Màn hình LCD |
Hỗ trợ bám tải | Có | Có |
Bảo hành năm | 10 | 10 |
Cấp bảo vệ IP66: Chống bụi, chống nước tốt.
Thiết kế nhỏ gọn, thanh lịch: Công nghệ đúc khuôn dễ dàng tích hợp trong không gian lắp đặt.
Tản nhiệt tối ưu: Hoạt động bền bỉ, hiệu quả lâu dài.
Quản lý năng lượng thông minh: EMS tích hợp sẵn, tối ưu hóa việc sử dụng năng lượng.
Dễ lắp đặt và bảo trì: Thiết kế ngang, cổng kết nối nhanh.
Kiểm tra dữ liệu tiện lợi: Màn hình OLED và ứng dụng di động.
Ứng dụng giám sát AUSTA: Theo dõi hệ thống hiệu quả.
Báo cáo phong phú: Phân tích và quản lý chi tiết.
Tương thích cao: Hỗ trợ nhiều thiết bị.
Phản hồi nhanh <500ms: Độ trễ thấp, an toàn.
AI phát hiện sớm hồ quang: Không báo động giả.
Truyền dữ liệu 300m: Đáp ứng hệ thống lớn.
Dòng điện cao 30A: Chịu tải lớn.
Cấp bảo vệ IP66: Chống bụi, chống nước tốt.
Thiết kế nhỏ gọn, thanh lịch: Công nghệ đúc khuôn dễ dàng tích hợp trong không gian lắp đặt.
Tản nhiệt tối ưu: Hoạt động bền bỉ, hiệu quả lâu dài.
Quản lý năng lượng thông minh: EMS tích hợp sẵn, tối ưu hóa việc sử dụng năng lượng.
Dễ lắp đặt và bảo trì: Thiết kế ngang, cổng kết nối nhanh.
Vui lòng xem chi tiết tại: Chính sách Bảo hành Bộ sản phẩm Năng lượng mặt trời Điện Quang
| Model | AU10KETH | AU15KETH |
| PV Input | ||
| Max. DC input power[W] | 15000 | 22500 |
| Max. DC input voltage[V] | 1000 | |
| Rated DC input voltage [V] | 620 | |
| Start-up voltage [V] | 160 | |
| MPPT voltage range[V] | 160-950 | |
| Max. input current[A] | 18/18 | 18/36 |
| Max. short circuit current[A] | 23/23 | 23/46 |
| Number of MPP trackers | 2 | 2 |
| Strings per MPP tracker | 1/1 | 1/2 |
| AC Output(Grid) | ||
| Rated output power[W] | 10000 | 15000 |
| Max. output apparent power[VA] | 11000 | 165000 |
| Rated output voltage[V] | 400/380, 3L/N/PE | |
| Rated output frequency[Hz] | 50/60 | |
| Max. output current[A] | 16.5 | 25 |
| THDi(Rated output power) | <2% | |
| Output power factor | 0.8leading…0.8lagging | |
| AC Input | ||
| Rated input voltage[V] | 400/380, 3L/N/PE | |
| Max. input power[VA] | 20000 | 30000 |
| Max. input power[VA] | 30.3 | 45.5 |
| AC Output (Backup) | ||
| AC Output (Backup) | 400/380 | |
| Rated output frequency[Hz] | 50/60 | |
| Rated output power[VA] | 10000 | 15000 |
| Max. output current[A] | 15.2 | 22.7 |
| THDv | 3% | |
| Switch time(ms) | <10 | |
| Battery Parameters | ||
| Battery type | Lithium | |
| Voltage range[V] | 160-700 | |
| Max. charge/discharge power[W] | 10000/10000 | 15000/15000 |
| Max. charge/discharge current[A] | 30/30 | |
| Efficiency | ||
| MPPT efficiency | 99.9% | 99.9% |
| Max. efficiency | 98.2% | 98.4% |
| European efficiency | 97.2% | 97.4% |
| Others | ||
| Operating temperature range[℃] | -25~60 | |
| Storage temperature range [℃] | -30~65 | |
| Humidity range | 0~95% | |
| Operating altitude[m] | <3000 | |
| Protection degree | IP66 | |
| Topology | transformerless | |
| Parallel mode | intergrated | |
| Communication | WIFI/RS485/CAN(BMS) | |
| Display | LCD | |
| Cooling method | Fan | |
| Size[mm] | 520*400*230 | |
| Weight[kg] | 28 | |
| Standard | ||
| EN/IEC 61000,EN/IEC62109-1/2,EN 50549-1 /2,VDE 4105/0124,CEI 0-21/16,NC RfG | ||
Lưu ý: Đây là 1 phần hướng dẫn của sản phẩm Bộ Biến Tần HYBRID Điện Quang AU10/15KETH. Sách hướng dẫn cụ thể, chi tiết được đính kèm trong thùng sản phẩm.
1.1 Mở Hộp
Kiểm tra toàn vẹn của thiết bị và phụ kiện. Nếu có bất kỳ câu hỏi nào, vui lòng liên hệ với chúng tôi.
1.2 Vị Trí Lắp Đặt
Các sản phẩm của Austa có vỏ IP66, thích hợp cho cả sử dụng trong nhà và ngoài trời. Khi chọn vị trí lắp đặt inverter, cần lưu ý các điểm sau:
Inverter nên được lắp đặt ở nơi thông thoáng.
Không lắp inverter trên vật liệu dễ cháy.
Mái tường nơi lắp đặt inverter cần chịu được trọng lượng của inverter.
1.3 Khoảng Cách Lắp Đặt
Để đảm bảo không gian tản nhiệt đủ, cần để đủ không gian xung quanh inverter.
1.4 Góc Lắp Đặt
Inverter phải được lắp đặt theo phương thẳng đứng. Không lắp inverter theo phương ngang hoặc nghiêng về phía trước hay lật ngược.
1.5 Lắp Đặt Inverter
Lắp giá đỡ lên tường và cố định bằng đinh vít.
Gắn inverter vào giá đỡ tường bằng các vít M5.
Kết Nối AC Output: Cần có một công tắc mạch AC độc lập ở cả hai phía đầu vào và đầu ra AC của inverter. Inverter không được kết nối trực tiếp với tải.
Quạt trong inverter được sử dụng để làm mát inverter trong quá trình vận hành. Nếu quạt không hoạt động đúng, inverter có thể không làm mát được, dẫn đến hiệu quả hoạt động giảm. Cần bảo trì quạt định kỳ.
4.1 Tháo Dỡ Inverter
Ngắt kết nối inverter khỏi đầu vào DC và đầu ra AC.
Ngắt kết nối dây điện từ pin.
4.2 Đóng Gói
Nếu có thể, hãy đóng gói inverter bằng bao bì gốc. Nếu không còn bao bì gốc, bạn có thể sử dụng một thùng carton tương đương đáp ứng các yêu cầu.
4.3 Lưu Trữ
Lưu trữ inverter ở nơi khô ráo, với nhiệt độ môi trường luôn trong khoảng từ -25°C đến +60°C.
- Ngắt nguồn điện trước khi vệ sinh: Tắt inverter và ngắt kết nối với pin và hệ thống điện mặt trời để đảm bảo an toàn.
- Vệ sinh bề mặt bên ngoài: Dùng khăn mềm hoặc chổi lông nhỏ lau bụi bám trên vỏ máy. Không sử dụng nước hoặc dung dịch lỏng để lau chùi trực tiếp.
- Kiểm tra các khe thông gió và quạt: Dùng cọ mềm hoặc máy hút bụi công suất thấp để làm sạch khe tản nhiệt, đảm bảo inverter không bị nóng do bụi bám.
- Kiểm tra các đầu nối và cáp điện: Siết chặt lại các đầu nối nếu bị lỏng. Quan sát dấu hiệu hư hỏng như cháy xém, rỉ sét, đứt cáp để thay thế kịp thời.
- Đánh giá hoạt động qua màn hình hiển thị / ứng dụng giám sát: Theo dõi các thông số đầu vào (DC) và đầu ra (AC) để phát hiện bất thường. Kiểm tra log lỗi nếu có báo hiệu cảnh báo.
- Kiểm tra pin lưu trữ (nếu có):
Không tự ý tháo rời linh kiện bên trong nếu không có chuyên môn.
Không vệ sinh trong điều kiện ẩm ướt hoặc khi inverter đang vận hành.
Nên liên hệ đơn vị kỹ thuật chuyên nghiệp để bảo trì định kỳ hàng năm.
