Đèn năng lượng mặt trời, LED Pha NLMT Điện Quang V03 (Ánh Sáng Trắng, Công suất từ 60W - 300W, BH 2 năm, Hiệu suất cao, Có giấy kiểm định)

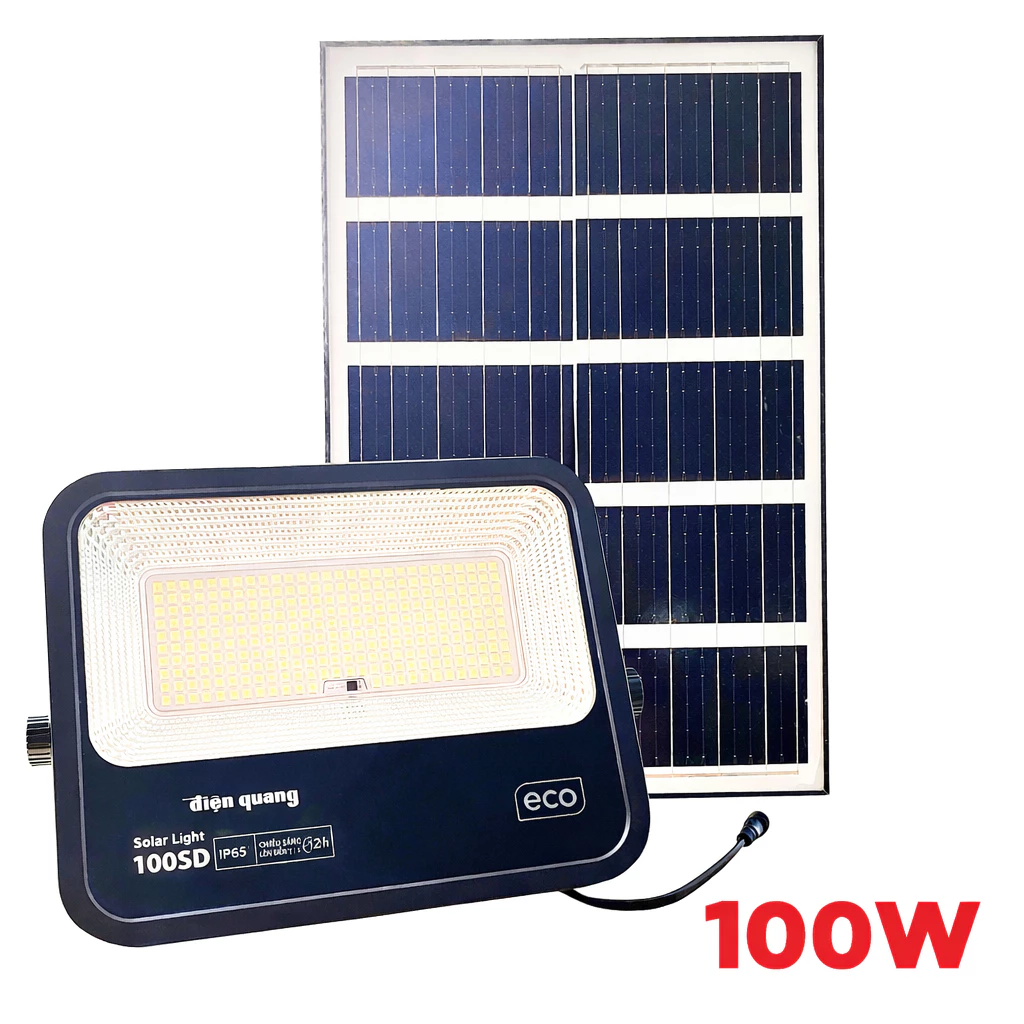

Bộ đèn LED Pha Năng Lượng Mặt Trời Điện Quang ĐQ LEDSLN 765 (Solar, IP65, daylight)

1. ỨNG DỤNG

- Đèn pha năng lượng mặt trời Điện Quang sử dụng chip led SMD cho hiệu suất sáng cao và phản ánh màu sắc chân thực, tiết kiệm chi phí tổng thể trong thời gian dài và khả năng chiếu sáng hiệu quả, cực kì tiện ích đối với khu vực không có nguồn điện, giảm nguy cơ bị tai nạn do điện gây ra, kết hợp công nghệ chống thấm IP65 đảm bảo hoạt động tốt trong điều kiện thời tiết mưa kéo dài là sự lựa chọn tốt cho:
+ Chiếu sáng sân vận động, sân thể thao, .
+ Hắt cây, trang trí ngoại thất, sân vườn, công viên, tiểu cảnh, ..
+ Chiếu sáng, trang trí mặt tiền tòa nhà, biển quảng cáo ngoài trời, ...
+ Chiếu sáng nhà xưởng, kho bãi, bến cảng, công trường thi công, ...
+ Chiếu sáng các khu an ninh, chốt bảo vệ, đường phố...
+ Khu vực chưa có hệ thống điện, khu vực vắng vẻ như vùng cao, miền núi,…
- Đèn Led pha năng lượng mặt trời Điện Quang đa dạng công suất, cho nhiều lựa chọn phù hợp với nhu cầu sử dụng của khách hàng theo từng không gian và phương án lắp đặt.





2. ĐẶC ĐIỂM SẢN PHẨM

- Sử dụng tấm pin mặt trời với công nghệ Mono crystalline để chuyển đổi năng lượng mặt trời thành điện
năng cho điện năng ổn định, hiệu suất cao.

- Sử dụng LED SMD hiệu suất truyền sáng cao, chịu nhiệt và bức xạ UV tốt, phân bố quang rộng cho góc
chiếu sáng rộng, tuổi thọ dài.
- Sử dụng pin lưu điện (Ắc quy) với công nghệ LiFePO4 mang lại hiệu suất hoạt động tốt, sạc nhanh và có
khả năng chịu được nhiệt độ cao.

- Đạt tiêu chuẩn chống xâm nhập IP65 đảm bảo hoạt động tốt trong điều kiện thời tiết mưa kéo dài.
- Đèn sử dụng điều khiển từ xa có nhiều lựa chọn như: có thể điều chỉnh độ sáng, mức độ sáng theo thời
gian, hẹn giờ tắt, ngoài ra đèn có khả năng tự động điều khiển bật tắt đèn theo ánh sáng môi trường (khi có
ánh sáng đèn tự động tắt, khi trời tối đèn tự động bật) phù hợp với từng nhu cầu và trải nghiệm cho người
dùng.
- Có đèn báo trạng thái khi sạc.
- Độ bền cao, an toàn, dễ sử dụng, dễ lắp đặt.
- Không chứa thủy ngân, thân thiện với môi trường



3. THÔNG SỐ KỸ THUẬT

V02

V03

Stt. No.	Thông số quang Photometric declared value
	Model	Quang Thông Luminous	Công suất chiếu sáng Capacity	Công suất đèn sợi đốt (*) Rated Wattage of Incandescent Lamp	Nhiệt độ màu Rated color temperature	Color rending index Ra
1.	ĐQ ECO SL03 60SD 6500K	700	5	60	6500	> 70
2.	ĐQ ECO SL03 100SD 6500K	1400	10	100
3.	ĐQ ECO SL03 200SD 6500K	2100	15	200
4.	ĐQ ECO SL03 300SD 6500K	3000	25	300
	Dung sai/ Tolerance	± 10%	± 10%	± 10%	± 10%	-
	Đơn vị/ Units	Lm	W	W	K	-

*Công suất chiếu sáng được so sánh với đèn sợi đốt quang thông tương đương.

Stt. No.	Thông số kỹ thuật Technical Specifications
	Model	Cấp bảo vệ	Thời gian sạc Charging time	Thời gian sử dụng Use time	Thời gian bảo hành (*) Warranty
1.	ĐQ ECO SL03 60SD 6500K	IP65	5- 7 giờ, trời nắng >40000lux. 5 – 7h with sunny > 40000lux	10 – 12 giờ, chế độ      tự động. 10 – 12h at auto mode.	2 năm Two years Xem thêm mục bảo hành
2.	ĐQ ECO SL03 100SD 6500K
3.	ĐQ ECO SL03 200SD 6500K
4.	ĐQ ECO SL03 300SD 6500K



Stt. No.	Thông số pin lưu trữ Battery Specifications
	Model	Dung Lượng Pin Capacity Battery	Điện Áp Voltage	Công nghệ Technology	Chu kỳ sạc Charging Cycle
1.	ĐQ ECO SL03 60SD 6500K	5.0	3.2	LifePO4	> 1200
2.	ĐQ ECO SL03 100SD 6500K	10
3.	ĐQ ECO SL03 200SD 6500K	15
4.	ĐQ ECO SL03 300SD 6500K	25
	Dung sai/ Tolerance	± 10%	± 5%	-	± 10%
	Đơn vị/ Units	AH	Vdc	-	Chu kỳ



Stt. No.	Thông số tấm pin năng lượng mặt trời Solar Panel Specifications
	Model	Công suất Power	Điện Áp Voltage	Công nghệ Technology	Dây Nguồn Power core size	Kích thước Dimension
1.	ĐQ ECO SL03 60SD 6500K	10	5	Mono Crystalline	5.0	235 x 350 x 17
2.	ĐQ ECO SL03 100SD 6500K	15				290 x 350 x 17
3.	ĐQ ECO SL03 200SD 6500K	20				400 x 350 x 17
4.	ĐQ ECO SL03 300SD 6500K	30				530 x 350 x 17
	Dung sai/ Tolerance	± 10%	± 5%	-	10%	± 5%
	Đơn vị/ Units	W	Vdc	-	m	mm



Kích thước sản phẩm

V02

V03

Model	Kích thước Dimentions (L x W x H)	Đơn vị     Unit
ĐQ ECO SL03 60SD 6500K	129x200x53	mm
ĐQ ECO SL03 100SD 6500K	250x200x53	mm
ĐQ ECO SL03 200SD 6500K	284x227x53	mm
ĐQ ECO SL03 300SD 6500K	319x255x53	mm

4. CẤU TẠO BỘ ĐÈN





5. HƯỚNG DẪN LẮP ĐẶT

• Bước 1: Sử dụng vít cố định để giữ đèn tại vị trí cần lắp đặt và điều chỉnh hướng chiếu sáng.
•  Bước 2: Sử dụng vít cố định để giữ tấm năng lượng mặt trời tại vị trí cần lắp đặt và điều chỉnh mặt trước về hướng nhận ánh sáng mặt trời tốt nhất (lưu ý: Không để lắp đặt ở nơi thiếu ánh sáng, bóng râm hoặc nơi có chiều cao thấp hơn vị trí của đèn)
• Bước 3: Kết nối đèn với tấm năng lượng mặt trời (lưu ý: Sau khi kết nối, đèn báo sạc sẽ nhấp nháy khi đang sạc dưới ánh nắng mặt trời)
•  Bước 4: Sử dụng điều khiển từ xa để điều chỉnh chế độ mong muốn và có thể sử dụng

6. HƯỚNG DẪN SỬ DỤNG

7. QUY CÁCH ĐÓNG GÓI

Model	Sp trong hộp Pcs/ box	Sp trong thùng Pcs/ carton. (pcs)	Thùng (lọt lòng)Carton  inner dim (mm)	Hộp (lọt lòng) Box inner dim (mm)
ĐQ ECO SL03 60SD 6500K	Đèn, tấm pin NLMT, gá đèn, gá tấm pin NLMT, điều khiển, bộ phụ kiện và 02 viên pin cho remote.	10	505 x 470 x 378	243 x 89 x 358
ĐQ ECO SL03 100SD 6500K		5	469 x 373 x 315	296 x 89 x 358
ĐQ ECO SL03 200SD 6500K		5	479 x 433 x 377	358 x 91 x 416
ĐQ ECO SL03 300SD 6500K		4	560 x 387 x 377	358x 91 x 546

8. CẢNH BÁO AN TOÀN

- Người tiến hành lắp đặt, bảo trì phải có kiến thức cơ bản về điện.
- Bảo quản nơi khô ráo, thoáng mát.
- Thực hiện theo đúng hướng dẫn lắp đặt.
- Để xa tầm tay trẻ em.
- Vui lòng thao tác, cầm nắm nhẹ nhàng khi vận chuyển tấm pin và đèn.
- Vui lòng lắp đặt đèn LED và tấm pin năng lượng ở nơi có thể chịu được lực.
- Luôn đặt tấm pin năng lượng mặt trời hướng về phía mặt trời hoặc ở những nơi có hướng ánh nắng tốt
nhất.
- Trong trường hợp lưu kho không sử dụng, sau 3 tháng vui lòng tiến hành chu kỳ xả, nạp lại Pin
- Không tự ý tháo gỡ các bộ phận trên đèn và tấm pin năng lượng mặt trời.
- Không được ngâm dưới nước, không dùng được dưới nước

9. Bảo hành chính hãng 24 tháng theo chính sách Điện Quang trên toàn hệ thống
